hai ragione, ci avevo ripensato anche io (dopo averti risposto)

che i due diodi si potevano mettere in opposizione con lo zener

che conduce a partire dai 5v, così non ho più il problema dei -0,6v

grazie,

Gio

Il giorno 5 dicembre 2015 16:31, Fabio Giani <fabio.giani@gmail.com> ha scritto:

Il giorno 5 dicembre 2015 15:52, Fabio Giani <fabio.giani@gmail.com> ha scritto:
Lo zener viene montato parallelamente all'ingresso il diodo va montato in serie.
Fabio

Il 05/dic/2015 14:40, "Giovanni Orlandi" <orlangio@gmail.com> ha scritto:
ma lo zener è già un diodo...

Il sabato 5 dicembre 2015, Fabio Giani <fabio.giani@gmail.com> ha scritto:

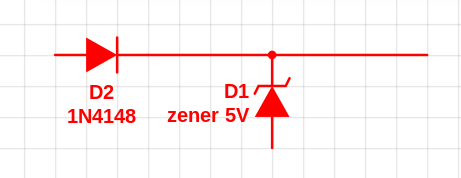

Metti un diodo in serie prima dello zener, lo zemer limita la tensione il diodo protegge da inversioni

Il giorno 5 dicembre 2015 13:50, Giovanni Orlandi <orlangio@gmail.com> ha scritto:
Ciao a tutti,

per un progettino devo "leggere" un segnale che esce da un apparato, su dei pin tipo seriale rs232, quindi +15v/-15v oppure +25v/-25v
dovendo solo leggere non pensavo di mettere un chip "traslatore di livello",
ma arrangiarmi con uno Zener 5v ed una resistenza collegati ad un GPIO

Ho un paio di dubbi:

* il primo dubbio è che per il livello "0" lo zener non mi darebbe 0v ma -0,6v ...
non è che a lungo andare un segnale -0,6 rompe le palle al mio device Raspberry/Olimexino/OrangePi ?

* pensavo di mettere una resistenza da 100Kohm per ridurre la corrente assorbita dallo Zener a 250 uA ...
secondo voi va bene come input GPIO oppure meglio mettere una resistenza più piccola in modo da avere un "segnale" più forte/stabile ?

Infine volevo sapere se tra i 3 raspberry / orange pi / olimexino avevate da suggerire
quale era il più adatto o quale era inaffidabile.

Grazie,
Giovanni

-----------------------------------------------------------------------------------------
